EPIC® Inserto Modular MC: 10 pinos

O conjunto misto garante uma flexibilidade elevada. Para aplicações na construção de máquinas e instalações, para impressoras e para tecnologia de inserção.

O módulo de 10 polos pode ser selecionado com contato fêmea ou macho e pode ser utilizado, por exemplo, em prensas tipográficas e na engenharia mecânica e industrial.

Ideal para transmissão de dados

Componentes de automação complementares da LAPP Engenharia de máquinas e instalações Energia Eólica

cRUus

Código do Produto Descrição do artigo Tipo de contato Número de contatos operacionais Slots Peça/emb.

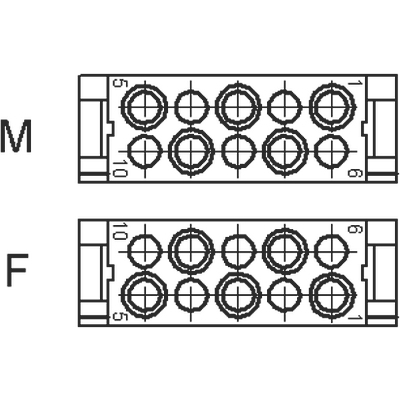

Módulo: 10 pin.
10382400
MCS 10 CM Macho 10 1 10
10382500

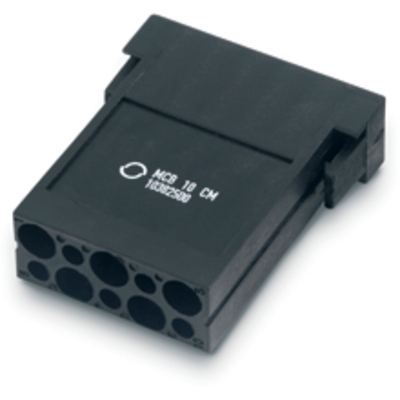

MCB 10 CM Fêmea 10 1 10

Vantagens

  • A mistura de diferentes funções em um único plugue permite uma grande flexibilidade
  • Montagem de conectores individuais, adequados para diferentes aplicações

Âmbitos de aplicação

  • Engenharia industrial
  • Máquinas de impressão
  • Engenharia de controle

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC002641
  • Descrição de Classe ETIM 5.0: Conector modular (conector industrial)

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC002641
  • Descrição da classe ETIM 6.0: Conector modular (conectores industriais)

Tensão nominal em V

  • IEC: 250 V
    UL: 600 V
    CSA: 600 V

Corrente nominal em A

  • máx. 10 A

Pollution degree

  • 3

Resistência de contato

  • < 2 mOhm

Contatos

  • Liga de cobre banhado a ouro/prata rígida

Números de contatos

  • 10

Terminação do cabo

  • Terminal de crimpagem: 0,14 - 2,5 mm²

Ciclos de operação mecânica

  • 100

Testado pela VDE

  • Testado conforme UL:
    Número e arquivo UL:E75770

Faixa de temperatura

  • -40°C a +100°C, temporário até +125°C

  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
