HITRONIC® HQA-Plus Cabo Aéreo

Tubulação de ar livre com feixes trançados de condutores, alívio de tensão com protetor da fiação sem metal e revestimento externo e interno de PE; cabo do tipo ADSS

HITRONIC® HQA ADSS plus cable, non-metallic, for outside plant aerial, double outer sheath; A-DQ2Y(ZN)2Y

  • ADSS - All Dielectric Self Supporting
  • For harsh weather conditions

Livre de halogênio Resistência mecânica Baixo peso Excelente alívio de tensão Resistente a UV A prova d'água

Código do Produto Descrição do Produto Tipo de fibra Número de fibras Diâmetro externo em [mm] Peso kg/km
Modo simples E 9 OS2
26644912
HITRONIC® HQA-Plus3200 6x2E 9/125 OS2 9/125 OS2 12 12,8 132
26644924
HITRONIC® HQA-Plus3200 6x4E 9/125 OS2 9/125 OS2 24 12,8 132
26644948
HITRONIC® HQA-Plus3200 6x8E 9/125 OS2 9/125 OS2 48 13,7 151
26644972
HITRONIC® HQA-Plus3200 6x12E 9/125 OS2 9/125 OS2 72 13,7 153
26644996
HITRONIC® HQA-Plus3200 8x12E 9/125 OS2 9/125 OS2 96 15,3 188

Vantagens

  • Projetado para resistir a condições climáticas severas
  • Fácil de montar devido à estrutura compacta, à flexibilidade elevada, ao revestimento robusto e aos raios de curvatura pequenos
  • Resistência a UV
    Impermeabilidade longitudinal e lateral
  • Zero interferência eletromagnética que o cabo não contenha metal (totalmente dielétrica)

Âmbitos de aplicação

  • Para vãos de comprimento longo
  • Suspensos em postes
  • Para uso externo
  • Acomodado em postes
  • Instalação nas colunas de construção

Características do produto

  • Tubos loose trançados com até 96 fibras
  • Fibras e tubos loose com código de cor
  • Elementos de suporte mecânico (suporte central e fibras de aramida)
  • Revestimento externo robusto e livre de halogênio
  • Largura de vão até 250 m

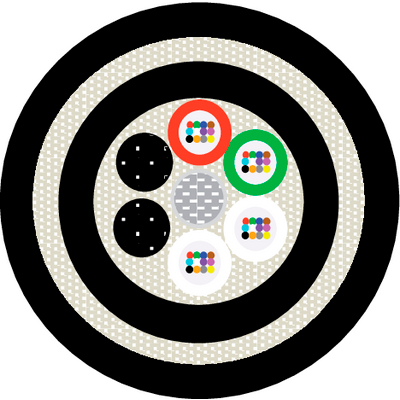

Projeto do produto

  • Até 8 tubos loose trançados com enchimento de gel
  • Elemento de força central de PRFV
  • Protetor da fiação em fibras de aramida
  • Revestimentos internos e externos de PE
  • Cor: preto (RAL 9005)

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000034
  • Classe de descrição ETIM 5.0: Cabo de fibra ótica

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000034
  • Descrição da classe ETIM 6.0: Cabos de fibra óptica

Dimensões

  • Fibras primárias encapadas: 250 µm
  • Cabo: ver tabela

Cód. ident. cond.:

  • Código de cores das fibras, ver folha de dados

Tipo de fibra

  • GOF - Fibra óptica

Designação padrão

  • A-DQ2Y(ZN)2Y ADSS
  • All-Dielectric Self-Supporting

valores óticos

  • ver folha de dados

Tipo de fibra ótica

  • Material do condutor: vidro
  • Material do revestimento da fibra: vidro

Raio de flexão admissível

  • Estático: ≥ 15 x diâmetro externo
  • Dinâmico: ≥ 20 x diâmetro externo

Força de tensão admissível

  • MAT: 8000 N
  • EDS: 3200 N

Faixa de temperatura

  • Instalação fixa: -40 °C a +70°C
  • Flexão ocasional: -30°C a +70°C

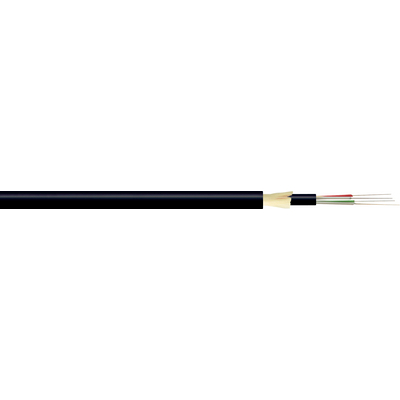

  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
  • Outras versões de cabo disponíveis sob pedido.
