N2XCH

Cabo de alimentação livre de halogênio com condutor de cobre concêntrico

Digite um texto ou endereço de um site ou traduza um documento. Cancelar Você quis dizer: NYY-J - PVC-Starkstromkabel nach HD 603 / VDE 0276-603. Erdkabel mit Aluminiumleitern zur Gebäudeinstallation und Festverlegung. ladders

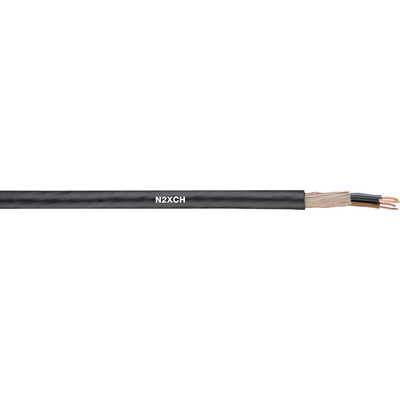

N2XCH - cabo de alimentação livre de halogênio com condutor concêntrico de acordo com HD 604 / VDE 0276-604 . Cabo de instalação para construção com melhores características de incêndio para instalação fixa

  • BauPVO: Seleção do número de peça em www.lappkabel.de/cpr
  • Livre de halogênio alternativa para o cabo de instalação de PVC NYCY
  • Com condutor de cobre concêntrico

Retardante de chama Livre de halogênio

CE VDE EAC Fire

Código do Produto Número de condutores e mm² por condutor Diâmetro externo em [mm] Peso em cobre kg/km Peso kg/km
N2XCH
30017695
2x1,5 RE/1,5 12.0 53 196,4
30017696
2x2,5 RE/2,5 12.8 80 251
30017697
2x4 RE/4 14.1 122 303,2
30017698
2x6 RE/6 15.2 183 400,4
30017699
2x10 RE/10 17.1 311 545,4
1550661
2x16 RE/16 19.3 490 759,2
30017701
3x1,5 RE/1,5 12.4 67 220,9
30017702
3x2,5 RE/2,5 13.3 103 282,9
30017703
3x4 RE/4 14.7 160 357,2
30017704
3x6 RE/6 15.9 242 451,7
30017705
3x10 RE/10 18.0 406 646,2
1550667
3x16 RE/16 18.9 643 825,1
30017707
3x25 RM/16 24.7 902 1.258,3
30017708
3x35 RM/16 29.2 1190 1795
1550670
3x50 SM/25 28.0 1723 1.992,2
1550671
3x70 SM/35 32.1 2410 2.740,9
1550672
3x95 SM/50 35.1 3296 3.604,4
1550673
3x120 SM/70 39.0 4236 4.594,4
1550674
3x150 SM/70 43.0 5100 5.470,2
1550675
3x185 SM/95 47.7 6381 6.894,8
1550676
3x240 SM/120 54.6 8240 8.830,3
30017716
4x1,5 RE/1,5 13.1 80 246,3
30017717
4x2,5 RE/2,5 14.1 129 310
30017718
4x4 RE/4 15.3 202 416,2
30017719
4x6 RE/6 17.0 296 516,1
30017720
4x10 RE/10 18.0 504 709
1550682
4x16 RE/16 21.8 796 1.077,5
30017722
4x25 RM/16 26.4 1142 1.556,7
30017723
4x35 RM/16 29.1 1526 2025
1550685
4x50 SM/25 31.2 2203 2481
1550686
4x70 SM/35 36.6 3082 3.483,8
1550687
4x95 SM/50 40.1 4208 4.629,9
1550688
4x120 SM/70 44.7 5388 55.842,6
1550689
4x150 SM/70 48.0 6540 6.911,5
1550690
4x185 SM/95 53.9 8195 8.760,1
1550691
4x240 SM/120 61.1 10546 11.362,2
30017730
7x1,5 RE/2,5 13.4 133 305,7
30017731
7x2,5 RE/2,5 16.0 200 417,7
30017733
7x4 RE/4 17.9 315 576,6
30017734
7x6 RE/6 19.0 470 850
1550696
10x1,5 RE/2,5 18.5 177 402,6
1550697
10x2,5 RE/4 19.8 287 575,7
30017735
12x1,5 RE/2,5 18.3 205 469,3
30017736
12x2,5 RE/4 20.3 334 640,3
30017737
12x4 RE/6 23.3 528 876,8
1550701
16x1,5 RE/4 21.2 275 610,9
1550702
16x2,5 RE/6 23.2 450 813,3
30017738
24x1,5 RE/6 24.3 413 847,7
30017739
24x2,5 RE/10 27.9 695 1.155,2

Vantagens

  • Condutor de cobre concêntrico sobretudo como PE

Âmbitos de aplicação

  • Para colocação dentro, sobre, sob e por cima de reboco
  • Instalação fixa interna , no ar ou concreto
  • Para construções ou instalações industriais com uma elevada concentração de pessoas e/ou bens valiosos
  • Sem enterramento direto ou instalação em água
  • Colocação ao ar livre somente quando protegido da luz solar direta e eutros impactos externos

Características do produto

  • Retardante de chama de acordo com IEC 60332-1-2
  • Sem propagação da chama de acordo com IEC 60332-3-24
  • Livre de halogênio de acordo com IEC 60754-1 (porcentagem de gases com teor de halogênio) Corrosividade dos gases de combustão de acordo com IEC 60754-2 (grau de acidez)
  • Baixa densidade de fumaça de acordo com a norma IEC 61034-2

Referências às normas / Aprovações

  • HD 604/VDE 0276-604

Projeto do produto

  • Condutor de fios de cobre nus
  • Abreviações "re" , " rm" , "se" , "SM " : r = condutor redondo s = forma do condutor setorial ; e = condutor de fio único ; m = condutor de fio múltiplos;
  • Isolamento do condutor: Polietileno conectado (VPE)
  • Composto de enchimento sobre o condutor
  • Condutor concêntrico : fios de cobre nu
  • Revestimento externo: composto de poliolefina termoplástica, livre de halogênio

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000057
  • Descrição de classe ETIM 5.0: Cabo de alimentação de baixa tensão

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000057
  • Descrição da classe ETIM 6.0: Cabo de alimentação de baixa tensão

Cód. ident. cond.:

  • Até 5 condutores: de acordo com VDE 0293-308 (apêndice T9
  • A partir de 6 condutores: pretos com números brancos

Projeto do condutor

  • De fio simples ou fios múltiplos

Raio de flexão mínimo

  • Monopolar: 15 x diâmetro externo
  • Fios múltiplos: 12 x diâmetro externo

Tensão nominal

  • U0/U: 0,6/1,0 kV

Tensão de ensaio

  • 4000 V

Faixa de temperatura

  • Durante a instalação: -5°C até +90°Cinstalação fixa: -40°C até +90°C

  • Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
  • Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
  • Tamanho da embalagem: rolo ≤ 30 kg ou ≤ 250 m, senão bobina
  • Especifique o tamanho da embalagem pretendido (p.ex. 1 bobina de 500 m ou 5 rolos de 100 m)
  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
