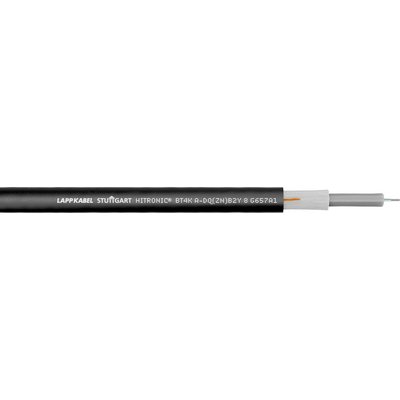

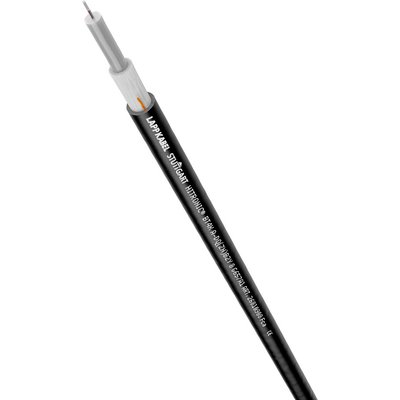

HITRONIC® BTxK

Vantagens

• Due to their high bending insensitivity, single-mode fibres (OS2) in accordance with ITU-T G.657.A1 are ideal where space is limited. They allow tight bends without signal loss and simplify installation.
• Fiber optic cables with glass optical fiber (GOF) have a high data transmission rate and range.
• The low-friction outer sheath and small bending radii allow cables to be installed by blowing them in with air.
• No generation of electromagnetic interference by metal-free materials inside the conduit.
• Easy to handle thanks to flexible and compact design.

Âmbitos de aplicação

• Para uso externo
• Ligações WAN
• Apropriado para o enterramento direto
• Tipo de instalação: dutos plástico, canais e bandejas
• Typical areas of use are solar and wind parks.

Características do produto

• Proteção contra roedores
• Fibras com código de cor
• PE outer shell is largely resistant to acids and alkalis.
• Gel-filled central loose tube ensures longitudinal and transversal watertightness and thus optimum fibre protection.
• Halogen-free sheath compound to meet special fire safety requirements.

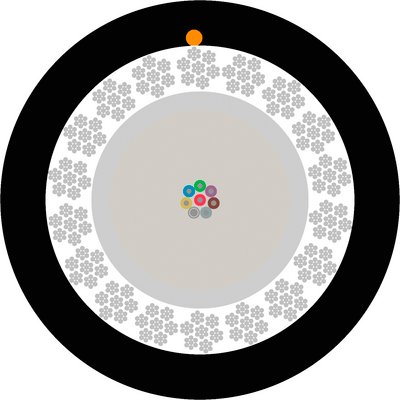

Projeto do produto

• Fibras de vidro com revestimento preliminar
• Tubo loose com enchimento de gel
• With reinforced glass yarn for strain relief and rodent protection.
• Outer Sheath Material: HD-PE
• Cor: preto (RAL 9005)

Classificação ETIM 5

• Classe de descrição ETIM 5.0: Cabo de fibra ótica
•

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000034
• Descrição da classe ETIM 6.0: Cabos de fibra óptica
•

Cód. ident. cond.:

• Acc. to IEC 60304
•

Tipo de fibra ótica

• Material do condutor: vidro
• Material do revestimento da fibra: vidro
•

Raio de flexão admissível

• Estático: ≥ 10 x diâmetro externo
• Due installation: 20x OD
•

Força de tensão admissível

• 8/12/24 fibres
  operation: 3000 N
  installation: 4000 N
  2x12/3x12/4x12 fibres
  operation: 4000 N
  installation: 6000 N
•

Faixa de temperatura

• Condutor: fixo/deslocado:-40°C até+70°C
•
