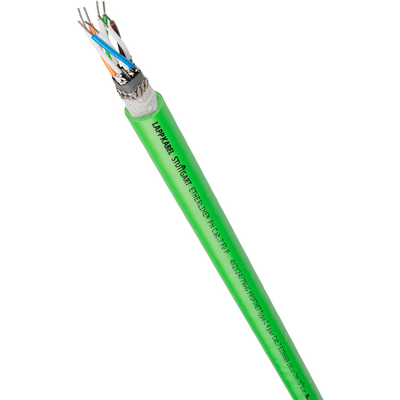

ETHERLINE^® PN Cat.7 FD

Vantagens

• Várias aplicações com Ethernet Industrial, p. ex., PROFINET tipo C, ou seja, instalação fixa e uso flexível.
• Blindagem de alta qualidade, para
  áreas com campos eletromagnéticos
• Uso para Ethernet industrial em ambientes industriais rigorosos
• 4 pares: 100Mbit/s até 10 Gbit/s para rede Ethernet industrial

Âmbitos de aplicação

• Fiação de/em máquinas, aparelhos e painéis de controle
• O comprimento máx. do cabo para 100 Mbit/s a 10 Gbit/s é de 100 m
• adequado para aplicações EtherCAT e EtherNet/IP

Características do produto

• Revestimento externo em PUR muito resistente aos óleos minerais e à abrasão
• Tested for over 3 mio bending cycles in drag chain application
• A blindagem dupla de elevada qualidade garante uma elevada segurança de transmissão em áreas com carga eletromagnética

Referências às normas / Aprovações

• Requisitos elétricos de ac. com a IEC 61156-6
• O cabo é certificado UL / CSA (CMX)
• UL AWM estilo 21576
• Retardante de chama de acordo com a norma IEC 60332-1-2, teste de inflamabilidade UL FT-2
• Livre de halogênio de acordo com IEC 60754-1

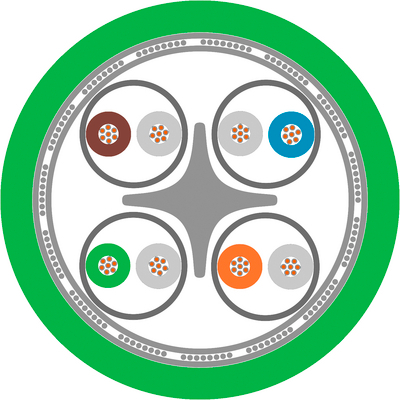

Projeto do produto

• Cordão de 7 fios de cobre estanhado
• Isolação do condutor em polietileno (PE)
• SF/FTP: Aluminium compound foil and copper braid as overall screening and pair screening with aluminium compound foil
• Revestimento externo de PUR
• Cor: verde (similar a RAL 6018)

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados
•

Tensão de pico de operação

• (not for power applications) 100 V
•

Raio de flexão mínimo

• Instalação fixa: 8 x diâmetro externo
• Flexing: 15 x outer diameter
•

Tensão de ensaio

• Condutor/Condutor: 2000 V
• Condutor/Tela: 2000 V
•

Impedância característica

• nom. 100 Ω de acordo com IEC 61156-6
•

Faixa de temperatura

• Instalação fixa: -40°C até +80°C
• Com flexão: -10°C até +70°C
•
