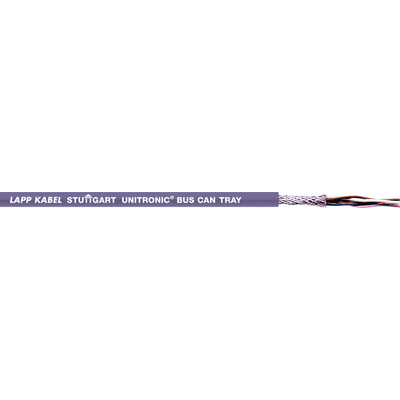

UNITRONIC® BUS CAN TRAY

Cabo de barramento CAN com aprovação PLTC-ER - para a instalação aberta entre bandejas de cabos e máquina industrial

Aprovação PLTC-ER para cabeamento livre aberto sobre suporte de cabo em conformidade com NEC. Resistente a radiação UV, resistente ao óleo, retardante de chama. Faixa de temperatura de -40 °C até +80 °C

CAN = Controller Area Network

Componentes de automação complementares da LAPP Engenharia de máquinas e instalações Retardante de chama Resistente a óleo Resistente a UV

CULUS CANopen

Código do Produto Descrição do Produto Número de condutores e mm² por condutor Diâmetro externo em [mm] Peso em cobre [kg/km] Peso [kg/km]
2170857
UNITRONIC® BUS CAN TRAY 2 x 2 x 0,34 7,5 35 81

Vantagens

  • Aprovação PLTC-ER para cabos expostos entre bandeja de cabos e industrial máquinas / plantas acc. a NEC 725,154 (D)
  • Não é necessária qualquer proteção de instalação dos cabos adicional

Âmbitos de aplicação

  • Instalação fixa

Características do produto

  • Taxa máxima de bits 1 Mbit/s a 40 m
    Comprimento do barramento
  • A ISO 11898 dá recomendações relativamente ao comprimento do segmento, à seção transversal do cabo e à taxa de bit
  • Resistente a radiação UV UL SUN RES
  • Resistente ao óleo UL OIL RES I
  • Retardante de chama de acordo com CSA FT4;
    UL Vertical-Tray Flame Test

Referências às normas / Aprovações

  • Padronizado a nível internacional na ISO 11898
  • c(UL)us Typ CMG (75°C) acc.to UL 444 / CSA 22.2
  • UL Tipo PLTC-ER de ac. com UL 13

Projeto do produto

  • Cordão de 7 fios de cobre nu
  • Isolamento do condutor: Foam Skin
  • Revestimento interno: PVC
  • trança de cobre
  • Revestimento externo: PVC, violeta (RAL 4001)

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000830
  • Descrição da classe ETIM 6.0: Cabo de dados

Capacitância mútua

  • (800 Hz) max. 40 nF/km

Tensão de pico de operação

  • (não adequado para aplicações de alta potência)
    250 V
  • Tensão nominal: 600 V (UL)

Resistência do condutor

  • (loop): max. 110,8 ohm/km

Raio de flexão mínimo

  • Instalação fixa: 8 x diâmetro externo
  • Flexing: 15 x outer diameter

Tensão de ensaio

  • Condutor/Condutor: 2000 V

Impedância característica

  • 120 Ohm

Faixa de temperatura

  • Instalação fixa: -40°C a +80°C
  • Com flexão: -10°C até +70°C

  • Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
  • Preço base do cobre: EUR 150/100 kg. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
  • Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
  • Tamanho da embalagem: rolo ≤ 30 kg ou ≤ 250 m, senão bobina
  • Especifique o tamanho da embalagem pretendido (p.ex. 1 bobina de 500 m ou 5 rolos de 100 m)
  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
