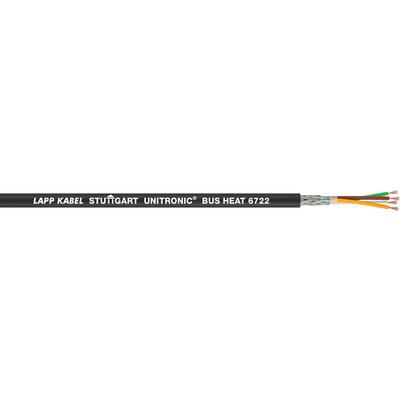

UNITRONIC® BUS HEAT 6722

Cabos de barramento CAN para veículos comerciais

Cabo de barramento CAN para a utilização em veículos comerciais sujeitos a requisitos exigentes, como faixa de temperatura elevada, resistência a radiação ultra violeta, carburantes, etc.

  • Desenvolvido de acordo com ISO 6722
  • Testado de acordo com ECE-R 118.01

Componentes de automação complementares da LAPP e-Mobility Adequado para uso externo Boa resistência química Retardante de chama Livre de halogênio Necessidade de espaço Resistente a temperatura Resistente a UV

CANopen

Código do Produto Descrição do Produto Número de condutores e mm² por condutor Diâmetro externo em [mm] Peso em cobre [kg/km] Peso [kg/km]
2170385
UNITRONIC® BUS HEAT 6722 1 x 4 x 0,25 6,45 26 46
2170386
UNITRONIC® BUS HEAT 6722 1 x 4 x 0,34 7,54 33 61
2170387
UNITRONIC® BUS HEAT 6722 1 x 4 x 0,5 8,36 41 70
2170388
UNITRONIC® BUS HEAT 6722 1 x 4 x 0,75 9,79 59 95

Vantagens

  • Star-quad stranding, thus less space requirement and weight
  • Ampla faixa de temperatura
  • Boa resistência a óleo, benzina,
    ácidos e soluções alcalinas

Âmbitos de aplicação

  • Indicado para instalações por ex: sistemas de camera, sistemas de emissão de bilhetes
  • Para a disposição fixa, limitadamente flexível e protegida em veículos comerciais

Características do produto

  • Revestimento externo livre de halogênio
  • Taxa máxima de bits 1 Mbit/s a 40 m
    Comprimento do barramento
  • temperature class B on the basis of ISO 6722-1
  • A ISO 11898 dá recomendações relativamente ao comprimento do segmento, à seção transversal do cabo e à taxa de bit
  • Retardante de chama de acordo com IEC 60332-1-2

Referências às normas / Aprovações

  • Padronizado a nível internacional na ISO 11898

Projeto do produto

  • Cordão, nu
  • Revestimento externo em PUR
  • Colour: black
  • Resistente a radiação UV (possível alteração da cor após algum tempo)
  • Blindagem através de revestimento de cobre

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000830
  • Descrição da classe ETIM 6.0: Cabo de dados

Capacitância mútua

  • 40 nF/km (800 Hz)

Tensão de pico de operação

  • 250 V (não adequado para aplicações de corrente forte)

Resistência do condutor

  • (volta): máx. 159,8 Ohm/km

Raio de flexão mínimo

  • Flexing: 15 x outer diameter

Tensão de ensaio

  • Condutor/Condutor: 1500 V ef.

Impedância característica

  • 120 Ohm

Faixa de temperatura

  • Instalação fixa: -40°C a +105°C
  • Flexão ocasional: -30°C a +105°C

  • Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
  • Preço base do cobre: EUR 150/100 kg. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
  • Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
  • Tamanho da embalagem: rolo ≤ 30 kg ou ≤ 250 m, senão bobina
  • Especifique o tamanho da embalagem pretendido (p.ex. 1 bobina de 500 m ou 5 rolos de 100 m)
  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
