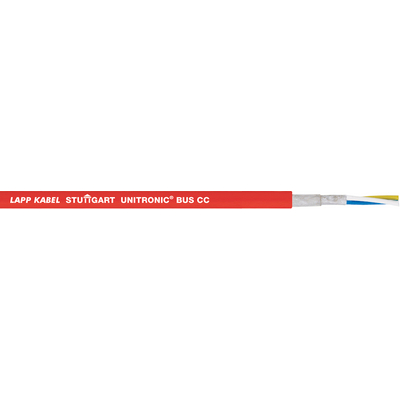

UNITRONIC® BUS CC

Cabo de barramento CC-Link para instalação fixa - com certificação UL

CC-Link para fornecer uma automação de fábrica e de processos eficiente e integrada. Resistente a radiação UV, retardante de chama. Faixa de temperatura de -40 °C até +70 °C

Lapp Kabel é membro regular da Organização de Usuários CC-Link Partner Association (CLPA), Japão.

Componentes de automação complementares da LAPP Engenharia de máquinas e instalações Retardante de chama

UL CLPA

Código do Produto Descrição do Produto Número de condutores e tamanho AWG Diâmetro externo em [mm] Peso em cobre kg/km Peso kg/km
UNITRONIC® BUS CC
2170360
UNITRONIC® BUS CC 3 x 1 x AWG20 7,7 38,8 76,6

Vantagens

  • O sistema CC-Link® foi desenvolvido pela Mitsubishi Electric Automation, Japan.
  • O cabo BUS CC-Link® foi aprovado no Teste de Conformidade CC-Link® no Japão.

Âmbitos de aplicação

  • CC-Link® (control & communication link) = rede BUS Fieldbus, tanto para dados de controle como para dados de informação, a fim de fornecer uma automação de processo e de fábrica integrada e eficaz.
  • Instalação fixa da rede CC-Link®

Características do produto

  • Taxa de transmissão relativa à distância
  • 156 kbit/s 1.200 m
    625 kbit/s 600 m
    2,5 Mbit/s 200 m
    5,0 Mbit/s 110-150 m
    10 Mbit/s 50-100 m
  • Retardante de chama de acordo com CSA FT4;
    UL Vertical-Tray Flame Test
  • SUN RES de acordo com a UL 1581

Referências às normas / Aprovações

  • Certificação CM UL/CSA 75°C ou PLTC Resistente a UV

Projeto do produto

  • Bare stranded copper wires
  • Isolamento do condutor: PE
  • Blindagem total feita de fios de cobre estanhado
  • Revestimento externo: PVC, vermelho (RAL 3000)

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000830
  • Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

  • 300 V

Resistência do condutor

  • 11 Ohm/1,000 pés (305 m) a 20°C

Raio de flexão mínimo

  • Instalação fixa: 5 x diâmetro externo
  • Flexão: 8 x diâmetro externo

Tensão de ensaio

  • 2000 V

Impedância característica

  • 110 Ohm a 1 MHz

Faixa de temperatura

  • -40°C até +70°C

  • Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
  • Preço base do cobre: EUR 150/100 kg. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
  • Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
  • CC-Link® é uma marca registrada da CC-Link Partner Association, Japão (CLPA)
  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
