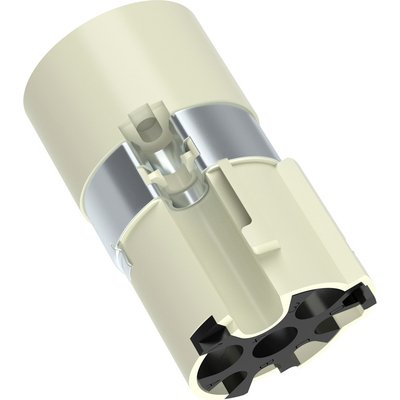

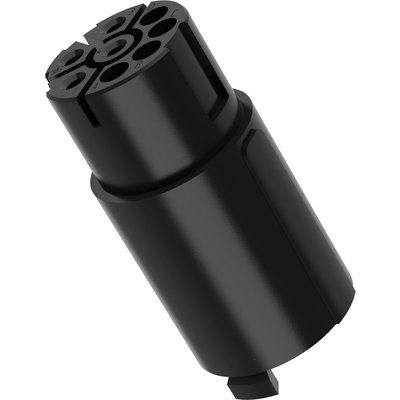

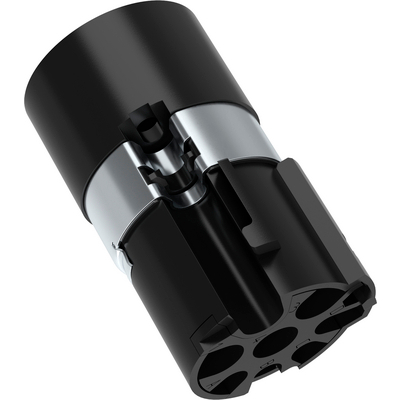

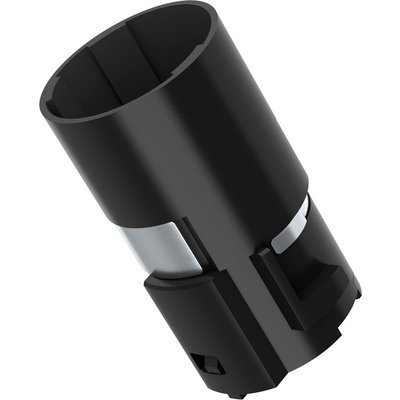

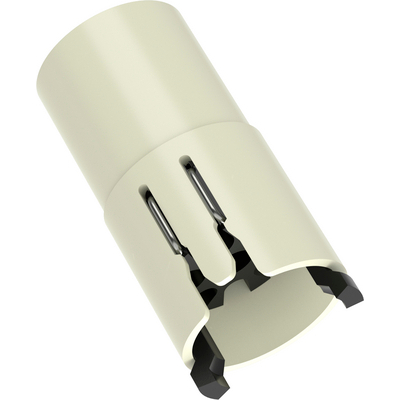

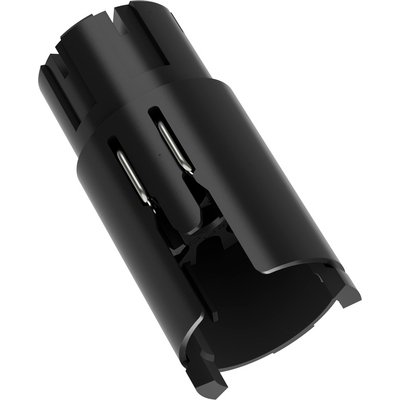

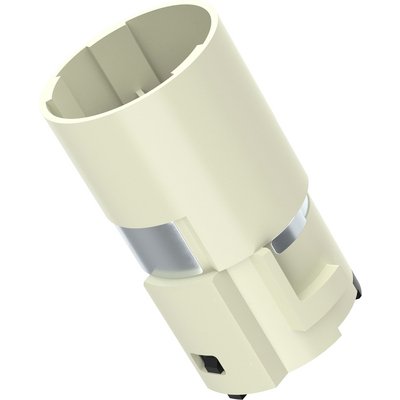

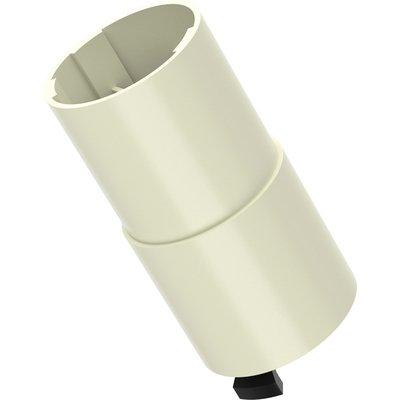

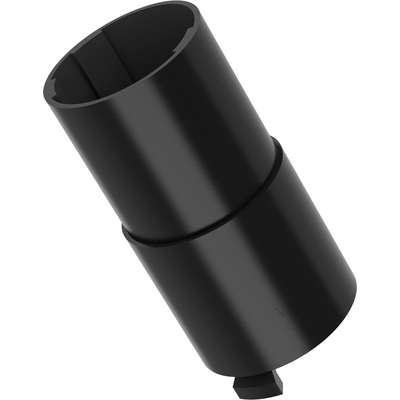

EPIC® POWER M23 INSERTS

Vantagens

• For individual fitting with sockets or male contacts.
• Inserts for sockets and inserts for male contacts fit equally in D6 and F6 housings and can be exchanged as desired (housings available separately).

Âmbitos de aplicação

• For manufacturing an EPIC® POWER M23 circular connector.
• For use with housings of the EPIC® POWER M23 series.

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC002635
• Descrição de Classe ETIM 5.0: Conector circular (conector industrial)
•

Classificação ETIM 6

• ID da classe ETIM 6.0: EC002635
• Descrição da classe ETIM 6.0: Conector redondo (conectores industriais)
•

Tensão nominal em V

• 630V or 1000V (HV)
• 250 V (contatos de 1 mm)
•

Tensão nominal de impulso

• 6 kV (contatos de 2 mm)
• 4 kV (contatos de 1 mm)

Corrente nominal em A

• 30 A
• 7 A (contatos de 1 mm)
•

Pollution degree

• 3
•

Resistência de contato

• < 4 mOhm

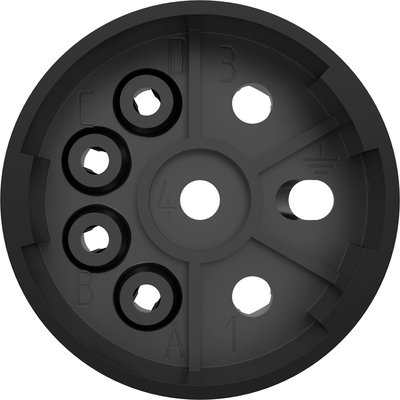

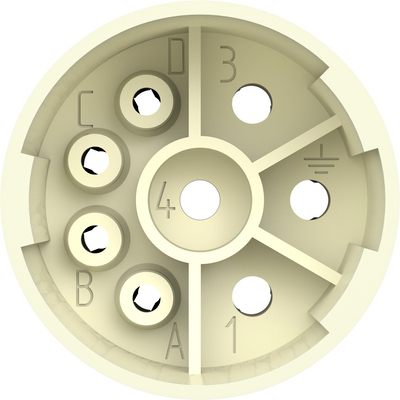

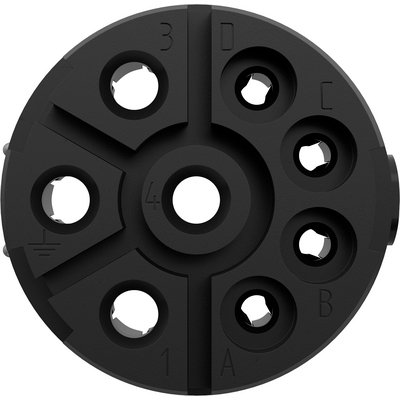

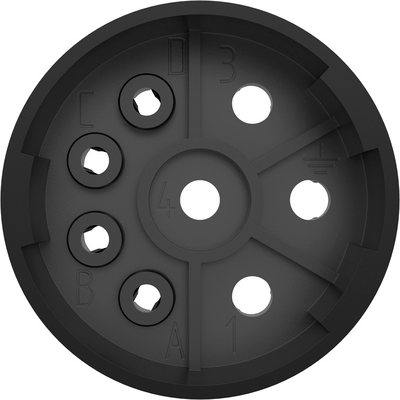

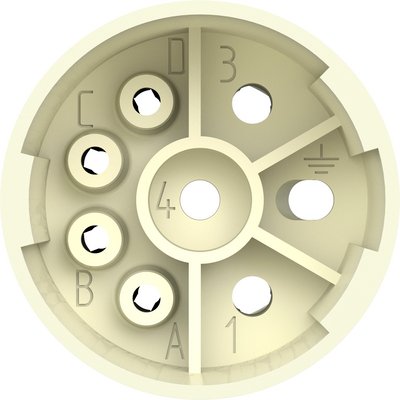

Números de contatos

• 3+PE+4(2mm/1mm)
•

Terminação do cabo

• Terminal de crimpagem: 0,5 - 4,0 mm² (contatos de 2 mm)
• Terminal de crimpagem: 0,14 - 1,0 mm² (contatos de 1 mm)
•

Material

• Poliamida PA
•

Ciclos de operação mecânica

• 500
•

Faixa de temperatura

• -25°C até +125°C
•
