UNITRONIC® DeviceNet FD THICK+THIN

Cabos de barramento DeviceNet altamente flexíveis com base na tecnologia CAN

DeviceNet conecta sensores, acionamentos e PLCs. Baseado em tecnologia. Aprovado por UL/CSA. Faixa de temperatura de -40 °C até +80 °C

Componentes de automação complementares da LAPP Engenharia de máquinas e instalações Retardante de chama Livre de halogênio Esteira porta-cabos Resistente a UV

UL DeviceNet

Código do Produto Descrição do Produto Número de pares e tamanho AWG Diâmetro externo em [mm] Peso em cobre [kg/km] Peso [kg/km]
PUR
2170344

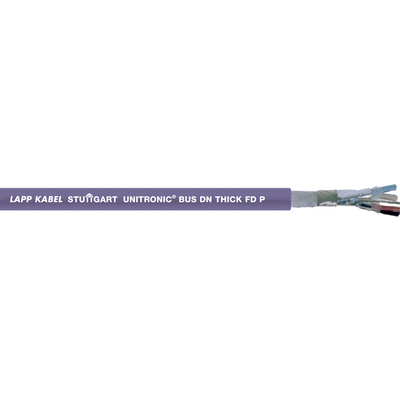

UNITRONIC® BUS DN THICK FD P 1x2xAWG18 + 1x2xAWG15 12,2 94 184
2170345

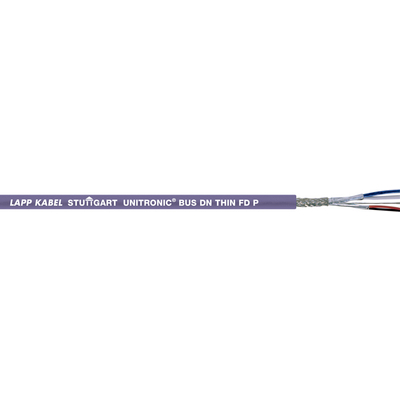

UNITRONIC® BUS DN THIN FD P 1x2xAWG24 + 1x2xAWG22 6,9 33,4 67,7
PVC
2170346
UNITRONIC® BUS DN THICK FD Y 1x2xAWG18 + 1x2xAWG15 12,2 94 195
2170347
UNITRONIC® BUS DN THIN FD Y 1x2xAWG24 + 1x 2xAWG22 6,9 33,4 69,8

Âmbitos de aplicação

  • Para aplicações altamente flexíveis
  • DeviceNet™ conecta entre si p. ex. interruptores de fim de curso, comutadores fotoelétricos, ilhas de válvula, arrancadores de motor, acionamentos, PLCs, etc.

Características do produto

  • Com base na comprovada tecnologia CAN
  • Os comprimentos possíveis para os cabos variam com a taxa de dados e a espessura do cabo
  • Para mais informações: ver data sheet
  • Versão PUR (P): Livre de halogênio
    Versão PVC (Y): Retardador de chama (UL FT4)
  • Resistente a radiação UV (possível alteração da cor após algum tempo)

Referências às normas / Aprovações

  • PUR: certificado UL / CSA (CMX)
  • PVC: UL/CSA CMG 75°C FT4 Sun Res Oil Res, a 2170346 também PLTC

Projeto do produto

  • Isolação do condutor: polietileno (PE)
  • Revestimento externo de poliuretano (PUR) ou cloreto de polivinila (PVC)

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000830
  • ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000830
  • Descrição da classe ETIM 6.0: Cabo de dados

Cód. ident. cond.:

  • Par de dados: azul claro + branco
  • Alimentação de tensão: vermelho + preto

Capacitância mútua

  • (800 Hz): máx. 39,8 nF/km

Tensão de pico de operação

  • 300 V (não adequado para aplicações de potência)

Resistência do condutor

  • THICK (ciclo): máx. 45 Ohm/km
  • Thin (ciclo): max. 180 Ohm/km

Raio de flexão mínimo

  • Instalção fixa: 7.5 x o diâmetro externo
  • Flexing: 15 x outer diameter

Tensão de ensaio

  • Condutor/Condutor: 2000 V

Impedância característica

  • 120 Ohm

Faixa de temperatura

  • PUR: -40°C até +80°C
  • PVC: -10°C até +80°C

  • Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
  • Preço base do cobre: EUR 150/100 kg. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
  • Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
  • DeviceNet é uma marca registrada da organização de usuários ODVA
  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
