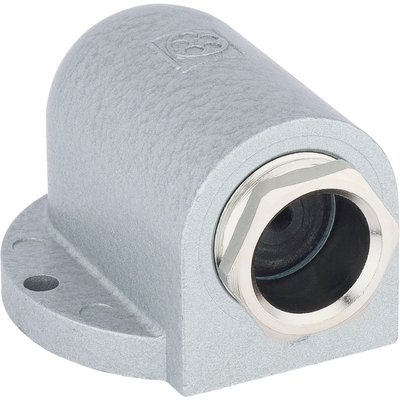

SKINDICHT® SE

SKINDICHT® SE,corrosion-resistant angle cable gland, easy to install, with incised sealing ring and completely safe cable entry

Resistente à corrosão Necessidade de espaço Robusto

CE

Código do Produto Descrição do Produto / Tamanho Anel de selagem com chanfro ØF mm SW wrench size mm Comprimento total em mm Largura total em mm Altura total mm Peça/emb.
SKINDICHT® SE
52004130
PG 16 8/10,5/13,5/16 22 49.2 42.0 36.0 10
52004140
PG 21 11/15/18/20 28 68.1 60.0 52.5 10
52005430
PG 29 19/23/27/31 37 83.6 66.0 54.0 5
52004150
PG 36 25/28/31/35 47 99.6 85.0 73.0 1
SKINDICHT® SE sem E+D
52024090
PG 16 - - 42.0 42.0 36.0 10
52024100
PG 21 - - 60.0 60.0 52.5 10
52024110
PG 29 - - 76.0 66.0 54.0 5
52024120
PG 36 - - 90.0 85.0 73.0 1

Vantagens

  • Selagem através do anel de vedação com chanfro
  • Resistente à corrosão
  • Fácil instalação
  • Entrada do cabo completamente segura
  • Construção baixa

Âmbitos de aplicação

  • Para elevado esforço mecânico
  • Sempre que não haja furos roscados disponíveis

Projeto do produto

  • PG 16 - 21 com 2 furos para parafusoPG 29 - 36 com 4 furos para parafuso

Observação

  • Para combinar com outros prensa-cabos SKINDICHT® ou SKINTOP®, sugerimos nossos SKINDICHT® SE sem anel de selagem com chanfro (E) e o parafuso de compressão (D)

Classificação ETIM 5

  • ETIM 5.0 Class-ID: EC000441
  • Descrição de classe ETIM 5.0: Prensa-cabo rosqueado

Classificação ETIM 6

  • ID da classe ETIM 6.0: EC000441
  • Descrição da classe ETIM 6.0: Prensa-cabos

Material

  • Corpo: pintura de zinco fundido, cinza, com efeito martelo
    Anel de vedação com chanfro: CR
    O-Ring: NBR
    Parafuso de compressão: latão, niquelado

Tipo de proteção

  • IP 55

Faixa de temperatura

  • -20°C até +80°C

  • As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
