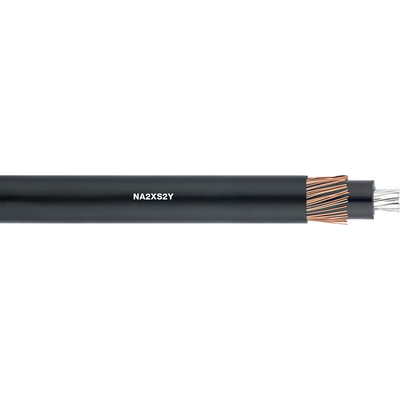

BRASILNA2XS2Y
Cabo de tensão média PE com condutor de alumínio
Cabo de tensão média PE, NA2XS2Y, VDE, conforme VDE 0276-620, com condutor de alumínio, para instalação fixa
- 3 voltage classes: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
- With aluminium conductor
Âmbitos de aplicação
- Como cabo fixo de controle e ligação com as seguintes aplicações:
- Ao ar livre, na água, na terra e em ambientes internos
- Em dutos de cabos para a indústria de abastecimento de energia e redes de distribuição
- No solo, sem proteção adicional e adequada para a subcamada, de acordo com a norma HD 620/VDE 0276-620 Parte 10-C (Ponto 4): Profundidade mínima normal de instalação de 0,6 m, sob as faixas de rodagem, pelo menos de 0,8 m
Características do produto
- Ideal para alta carga mecânica em transferência e operação com base na cobertura PE
- Capacidade da corrente de acordo com HD 620/VDE 0276-620, Parte 10-C, Tabela 7 (no solo com temperatura ambiente do solo de +20°C, de acordo com HD 620/VDE 0276-620, Parte 10-C, Ponto 5) para aterramento, e tabela 8 (no ar com temperatura do ar de +30°C, de acordo com HD 620/VDE 0276-620, Parte 10-C, Ponto 5) para utilização em área externa, observando sempre a correção/redução eventualmente necessária da capacidade da corrente de acordo com VDE 0298-4 e VDE 0298-4 (ver também o apêndice T12 do catálogo) com relação à instalação dentro e fora de edifícios
Referências às normas / Aprovações
- HD 620/ VDE 0276-620
Projeto do produto
- Condutor em alumínio
- Abreviação "rm": r = condutor redondo; m = condutor de múltiplos fios
- Isolamento do condutor: Polietileno conectado (VPE)
- Blindagem de fios de cobre com uma ou duas fitas de cobre aplicadas helicoidalmente
- Revestimento: PE preto
Classificação ETIM 5
- ETIM 5.0 Class-ID: EC001140
- Descrição da classe ETIM 5.0: Cabo de tensão média
Classificação ETIM 6
- ID da classe ETIM 6.0: EC001140
- Descrição da classe ETIM 6.0: Cabo de tensão média
Projeto do condutor
- Múltiplos fios
Raio de flexão mínimo
- Instação fixa: 15 x o diametro externo
Tensão nominal
- U0/U: 6/10 (12) kV, 12/20 (24) kV, 18/30 (36) kV
Tensão de ensaio
- De acordo com a tensão nominal: 6/10 kV: 15 kV 12/20 kV: 30 kV 18/30 kV: 45 kV
Faixa de temperatura
- Na instalação: -40°C até +70°C
- Instalação fixa: -40°C a +90°C
- Todos os valores apresentados relativos aos produtos são valores nominais, salvo indicação em contrário. Valores adicionais, como p. ex., tolerâncias, podem ser fornecidas sob pedido - desde que se encontrem disponíveis e liberados para publicação.
- Preço base do cobre: excluindo o cobre. Consulte o apêndice T17 do catálogo para a definição e cálculo dos custos adicionais relacionados com o cobre.
- Encontra nossos comprimentos padrão em: www.lappkabel.de/kabel-standardlaengen
- Produto comercial, nenhum produto Lapp
- As imagens e gráficos demonstradas não são reprodução fiel do produto, são meramente ilustrativos
